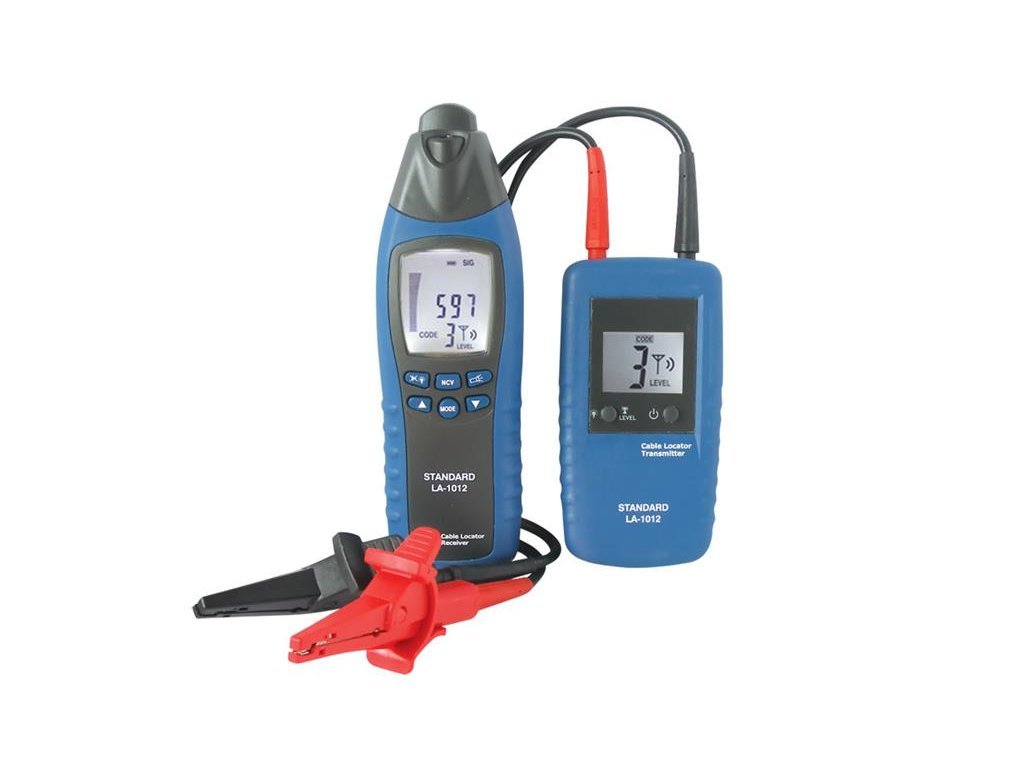

Detektor káblov LA-1012

Podrobný popis

Detektor káblov LA-1012 Káblový lokátor je zostavený z dvoch častí - z vysielača a z prijímača. Tieto časti sú prenosné meracie prístroje a používajú sa na detekciu a trasovanie vodičov a káblov. Signál generovaný vysielačom je v podstate modulovaný prúd, ktorý vytvára slabé magnetické pole v okolí vodiča. Toto elektromagnetické pole indukuje v cievke prijímača napätie. Toto indukované napätie je zosilnené, dekódované a prijímačom prevedené na pôvodný signál. Výsledok je zobrazený na displeji. Nastavené parametre vysielača musí zodpovedať typu meraného vodiča a musí s vodičom tvoriť uzavretý prúdový obvod. Parametre produktu: - vyhľadávanie vodičov pod omietkou, prerušenie vodičov, skraty na vodičoch - trasovanie vodičov uložených v zemi - detekcia poistiek a priradenie prúdových obvodov - trasovanie zásuviek a distribučných zásuviek, ktoré boli náhodou skryté pod omietkou - detekcia prerušených vodičov a skratov u rozvodov podlahového kúrenia - trasovanie kovových trubiek rozvodov vody a kúrenia - vo všetkých oblastiach použitia (ako pod napätím, tak bez napätia) sú vykonávané bez použitia nejakých dodatočných pomôcok - na displeji vysielača sa zobrazuje prenosová úroveň, prenosový kód a prítomnosť cudzieho napätia - prijímač zobrazuje úroveň príjmu, prenosový kód a súčasne detekuje prítomnosť sieťového napätia - automatické a manuálne nastavenie citlivosti - možnosť vypnutia akustického signálu prijímača - Auto-Power-Off (funkcia automatického vypnutia) - podsvietenie - možnosť prisvietenia, ak pracujete v podmienkach s nevyhovujúcim osvetlením Technické parametre: Vysielač: - výstupný signál: 125 kHz - detekcia externého napätia: áno - rozsah napätí: 12V - 400V - frekvenčný rozsah: 0 - 60Hz - displej: LCD - detekcia externého napätia: max. 400V AC / DC - kategória prepätia: CAT Ill 300V - stupeň vyžarovania: 2 - automatické vypnutie: približne po jednej hodine nečinnosti - napájanie: 1x 9V batéria, NEDA 1604, 6F22 - spotreba: max. 18mA - poistka: F0.5A 500V, 6.3 x 32 mm - prevádzková teplota: 0 až 40 ° C, max 80% RH (bez kondenzácie) - skladovacia teplota: -20 až 60 ° C, max 80% RH (bez kondenzácie) - nadmorská výška: až do 2000 m - rozmery: 130 x 69 x 32mm - hmotnosť: cca 130g Prijímač: - hĺbka trasovania: závisí od materiálu a aplikácie - mód lokácie kábla: cca 0 - 2m (jednofázové aplikácie), cca 0 - 0,5m (dvojpólové aplikácie) - detekcia napätia: cca 0 - 0.4m - displej: LCD s funkciami a analógovým zobrazením - napájanie: 1x 9V batéria, NEDA 1604, 1E6F22 - spotreba: cca 23mA (bez podsvietenia alebo osvetlenia), cca 35mA (s podsvietením), max. 40mA (podsvietenie a osvetlenie) - automatické vypnutie: približne po 5 minútach nečinnosti - prevádzková teplota: 0 až 40 ° C, max 80% RH (bez kondenzácie) - skladovacia teplota: -20 až 60 ° C, max 80% RH (bez kondenzácie) - nadmorská výška: až do 2000 m - rozmery: 192 x 61 x 37mm - hmotnosť: cca 180g Dodatočné parametre Kategória: Detektory káblov Záruka: 2 roky Hmotnosť: 0.2 kg
